ARGISOL® Schalungselemente - Wandsystem 25

Dank dem geringen Rastermaß von nur 2,5 cm in Länge und Breite sowie 5 cm in der Höhe lassen sich auch bereits projektierte Objekte mit den wärmegedämmten ARGISOL® Schalungselementen erstellen.

ARGISOL® Schalungselemente für 25er Wandsysteme
Trotz einer Wandstärke von nur 25 cm wird eine optimale Wärme- und Schalldämmung geboten.

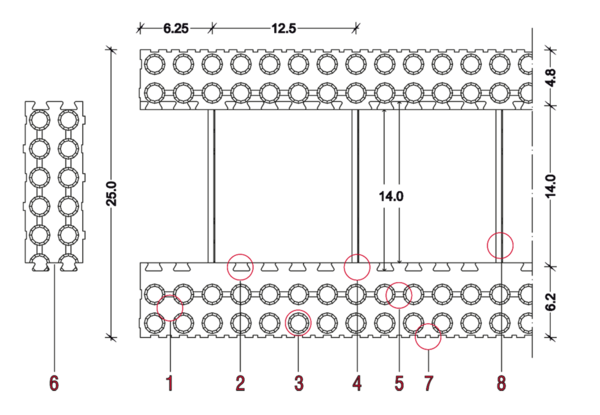

1 - Durch unterschiedliche Dämmstärken innen und außen sehr gute bauphysikalische Eigenschaften.
2 - Durch die schwalbenschwanzförmige Innenseite verbindet sich der Beton formschlüssig mit den Platten.
3 - Noppen in kleinen Abständen garantieren ein fluchtgerechtes und passgenaues Arbeiten.
4 - Die Metallstege sind fest in die Hartschaumplatten eingeschäumt.
5 - Dichtungsrippen verhindern den Austritt von Zementmilch und damit die Gefahr von Wärmebrücken.
6 - Einsetzbares Trenn- bzw. Endstück
7 - Die Trennrillen ermöglichen ein einfaches Beschneiden der Bausteine im Raster von 2,5 cm.
8 - Abstandhalterungen für Bewehrungseisen.

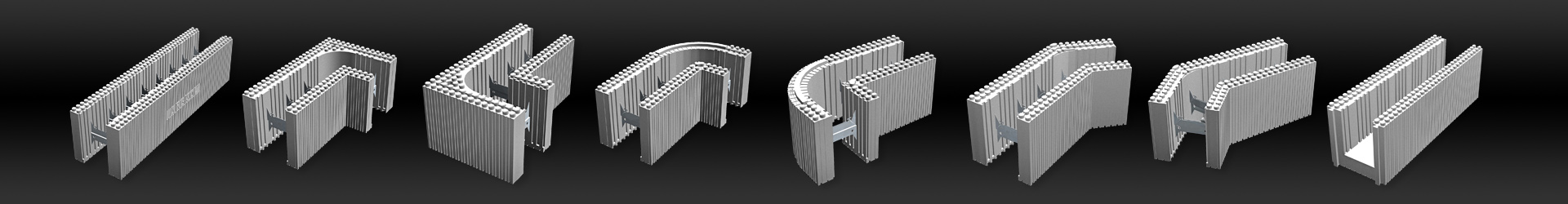

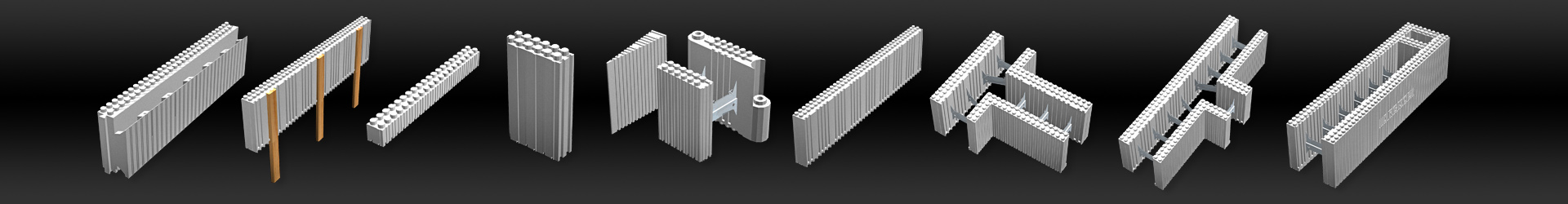

Ergänzend zu den Normalelementen ermöglichen Eck-, Winkel- und T-Elemente bei allen tragenden Wandverbindungen einen geschlossenen Betonkern ohne Styroporunterbrechung - für eine nahezu uneingeschränkte Planungsfreiheit.

Technische Daten

Wandstärke:

25 cm unverputzt

Wandgewicht:

350 kg/m² unverputzt
380 kg/m² beidseitig verputzt

Betonmenge:

140 l/m² (0,14 m³/m²) Wandfläche,
Beton C25/30 XC4 XF1 XA1 F3 8 nach EN 206

Material:

Expandierter Polystyrol-Hartschaum aus NEOPOR®, schwer entflammbar, Raumgewicht 30 kg/m³ mit eingeschäumten, verzinkten Blechstegen

Gewicht der Bauelemente:

Normalelement: 1 m lang, 25 cm hoch, 25 cm breit, ca. 1,3 kg

U-Wert:

U = 0,27 W/m²K

Wärmeleitfähigkeit:

λ = 0,031 W/mK

Wasserdampf-Diffusions-Widerstands-Koeffizient:

μ = 60

Wärmespeicher-Kapazität:

1500 J/kgK

Schalldämmung:

Bewährtes Bau-Schalldämmmaß von R'W = 45 dB, Prüfattest der Eidgenössischen Materialprüfungs- und Forschungsanstalt (EMPA), Dübendorf

Brandverhalten:

Zugelassen bis Hochhausgrenze, Klassifizierung F90, als Brandwand zugelassen, Prüfzeugnis der Amtlichen Materialprüfanstalt für das Bauwesen, Braunschweig

Zulassung:

ETA – 05/0170, Deutsches Institut für Bautechnik (DIBt)
