ARGISOL® Bodenplattendämmschalung – die Basis zum perfekten System

Das Material: XPS (Extrudiertes Polystyrol) ist ein geschlossenzelliger, harter Dämmstoff aus Polystyrol, FCKW-, HFCKW- und HFKW-frei geschäumt.

XPS besitzt besonders gute wärmedämmende Eigenschaften; eine hohe mechanische Belastbarkeit und ist unempfindlich gegen Feuchtigkeit.

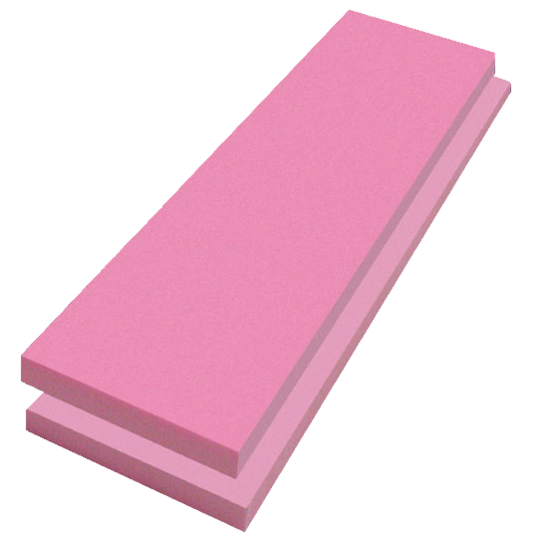

Abbildung:
Dämmstoff: extrudiertes Polystyrol (XPS),
Dicke: 100-160 mm (andere Dicken auf Anfrage);
Stufenfalz, glatte Oberfläche,
Druckfestigkeit: 300 kPa (500 kPa und 700 kPa auf Anfrage)
Bodenelement: 1250 x 600 mm

Typ	Dicke [mm]	WLG U-Wert [W/m²K]	Gewicht kg/m³
Bodenelement	100	040 0,339	ca. 35 kg
Bodenelement	120	040 0,285	ca. 35 kg
Bodenelement	140	040 0,259	ca. 35 kg
Bodenelement	160	040 0,228	ca. 35 kg

• Zusammenbau der Bodenplatten-Schalung
• 1 - Bodenelemente mit Stufenfalz werden zur kompletten Bodenplatte zusammengefügt
• 2 - Randelemente mit Steckfedern werden aufgesetzt und ineinander gesteckt
• 3 - System-Winkel Speedschrauben verbinden die Rand- und Bodenelemente sicher miteinander

Technische Daten

Belastbarkeitsgruppe:

BG 30

---

Wärmeleitfähigkeit:

0,035 W/mK ( 30 - 60 mm)
0,036 W/mK ( 70-120 mm)
0,038 W/mK (140-220 mm)

---

Mindestrohdichte:

30 kg/m³

---

Druckspannung bei 10%:

CS(10/Y) 300 kPa = 30 t/m²

---

Kriechverhalten:
(Gem. EN 1606 entspricht zul. Dauerdruckfestigkeit auf 50 Jahre)

CC(2/1,5/50) 130 kPa = 13 t/m²

---

Geschlossenzelligkeit:

95 %

---

Elastizitätsmodul:

12 N/mm² = 12000 kPa

---

Wasseraufnahme Kapillar:

0

---

Wasseraufnahme durch Diffusion:

WD(V)3 Vol.%

---

Frost-Tau-Wechselbeständigkeit:

FTCD 1

---

Brennbarkeitsklasse:

B1

---

Qualmbildungsklasse:

Q3

---

Tropfenbildungsklasse:

TR1

---

Brandverhalten EN 13501-1:

E

---

Bodenplattenschalung mit ARGISOL®-Wandsystem 25 cm

– OHNE KELLER –
Horizontale und Vertikale Abdichtung der Bodenplatte und der ARGISOL-Wand nach DIN 18195 beachten!

Die Ausführung erfolgt nach Angaben der Bauleitung und nach Überprüfung der Bodenverhältnisse.Die hier angegebene Darstellung hat keine Gültigkeit für die tatsächlich erforderliche Ausführung.

* Typenbezeichnung für obere und untere Bewehrung, sowie Querschnitt / Dimensionen nach Angaben der Statik

Bodenplattenschalung mit ARGISOL®-Wandsystem 35 cm

– OHNE KELLER –
Horizontale und Vertikale Abdichtung der Bodenplatte und der ARGISOL-Wand nach DIN 18195 beachten!

Die Ausführung erfolgt nach Angaben der Bauleitung und nach Überprüfung der Bodenverhältnisse.Die hier angegebene Darstellung hat keine Gültigkeit für die tatsächlich erforderliche Ausführung.

* Typenbezeichnung für obere und untere Bewehrung, sowie Querschnitt / Dimensionen nach Angaben der Statik
