ARGISOL® Schalungselemente - Deckensystem

Das ARGISOL - Eurorip-Deckenelement Rippendecke nach DIN 1045: Die Tragfähigkeit der Decke wird durch die individuelle Bewehrung der Rippen und der Platte erreicht.

Statisch gesehen handelt es sich bei den ARGISOL-Eurorip-Deckenelementen um eine verlorene Schalung einer Rippendecke nach DIN 1045.

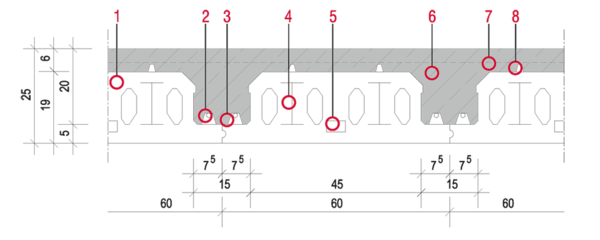

1 - ARGISOL-Eurorip-Deckenelement (Schalkörper)
2 - Rippenbewehrung nach statischer Berechnung
3 - Abstandshalter für Rippenbewehrung
4 - Doppel-T-Träger aus Stablech
5 - Einschubmöglichkeit für Holzlatten
6 - Ortbeton C25/30, Regelkonsistenz
7 - Querbewehrung nach DIN 1045
8 - Abstandshalter für Mattenbewehrung

Die Unterseite der Deckenfläche kann verputzt oder gespachtelt werden. Einfachste Montage von Verkleidungen und Holzdecken durch bauseitiges Einschieben von Dachlatten.

Mit ca. 1 Minute Verlegezeit pro Quadratmeter (zwei Personen) die wohl am schnellsten zu verlegende Decke. Nachdem die Rippenbewehrung sowie eventuelle Elektrokabel verlegt sind, wird mit Pumpe oder Silo betoniert. Überbeton 6 cm oder mehr, je nach statischer Erfordernis.

Technische Daten

Breite/Elemente:

60 cm

Höhe/Elemente:

19 cm (ohne Überbeton)

Länge/Elemente:

werkseitig zugeschnitten auf Bau- bzw. Raummaße Regellänge bis 6,00 m, Sonderlängen möglich

Steghöhe:

20 cm

Stegbreite:

15 cm

Gewicht/Elemente:

ca. 4,8 kg/lfd. m

Material/Elemente:

Polystyrol-Hartschaum, schwer entflammbar, Raumgewicht 22 kg/m³

Material/Doppel-T-Bleche:

ST 52 d = 1 mm

Selbsttragfähigkeit während der Montage (inkl. 6 cm Überbeton und Mannlast):

max. 3,00 m

Betonbedarf bei 6 cm Überbeton:

95 l/m² (0,095 m³/m²)

Betongüte:

Beton C25/30 XC4 XF1 XA1 F3 8 nach EN 206 (vormals B25/08 KR)

Stahlgüte:

Rippenbewehrung BST 420/500 Plattenbewehrung BSTG 500/500

Plattendicke (Überbeton):

6 cm oder mehr, je nach statischen Erfordernissen

Brandschutz:

nach DIN 4102

Schallschutz:

nach DIN 4109

Wärmeschutz:

nach DIN 4108
